我院獲2018年度山東省BIM技術應用競賽三等獎
發布時間：2019-5-15
在建筑全生命周期中，建筑方案設計階段的時間很短，但卻影響最為深遠。整個建設項目，建筑方案設計這一階段的投資只占建設項目總投資的2%至5%，卻決定了建設項目75%以上的內容。這是由于建筑方案設計階段位于整個建筑生命周期的前端，是整個建設項目信息大量生成的階段，設計品質的良萎不僅影響到建筑施工能否順利進行，同時也影響到完工以后長時間的運營使用。因此在建筑方案設計階段便開始應用BIM技術是探索BIM優勢的關鍵所在。
本文通過汶河新區濕地科普館項目，對BIM技術應用于建筑方案設計階段進行的深入研究，使設計師以及建筑設計院正確的理解BIM在方案設計階段的應用，加快BIM的應用推廣。
目前設計師80%以上的工作量用在施工圖階段，以至于設計師得到了一個無奈的但又名副其實的稱號——“畫圖匠”，應用BIM技術，可以幫助設計師把主要工作放到方案和擴初階段，恢復設計師的本來面目。
一、 項目概況

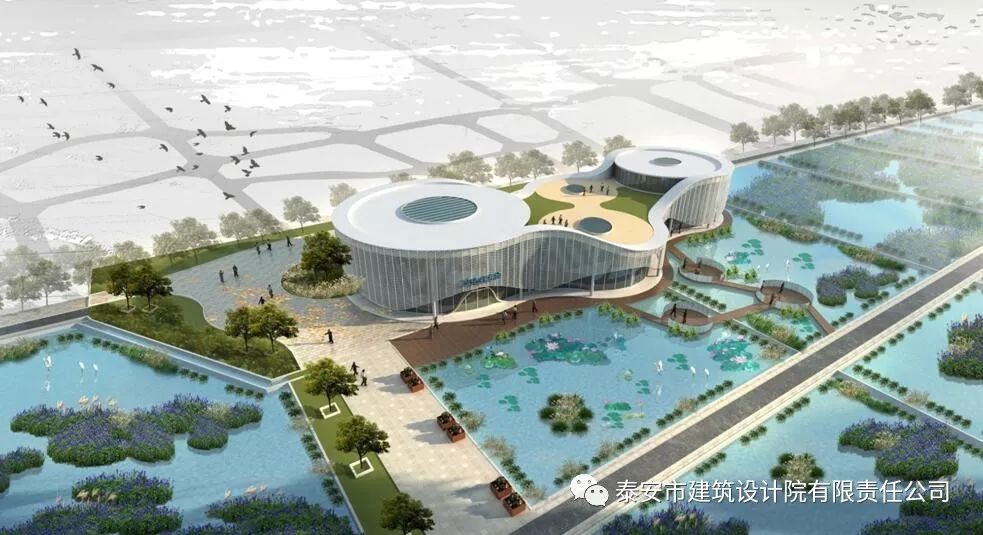

本項目位于山東省泰安市高新區汶河國家濕地公園景區。距離泰安城區僅12.3KM。項目東臨汶河風景區。地理位置優越，環境優美。建設場地地形平整。周圍自然環境較好，視野開闊，風景秀麗。
二、BIM在濕地科普館方案設計階段的應用要點
1、場地分析和形體推敲
設計師通過調研結果對周邊場地信息進行詳細梳理，綜合考慮建筑與場地的關系，結合二維原始地形圖，建立場地模型。

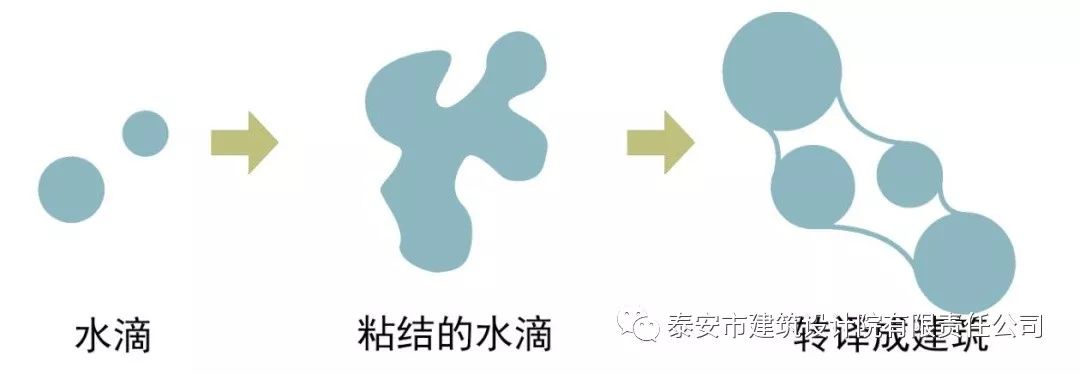

該方案設計靈感來源于粘結的水滴所形成的不規則幾何形狀，圓滑的建筑界面營造了富有趣味的展示空間。

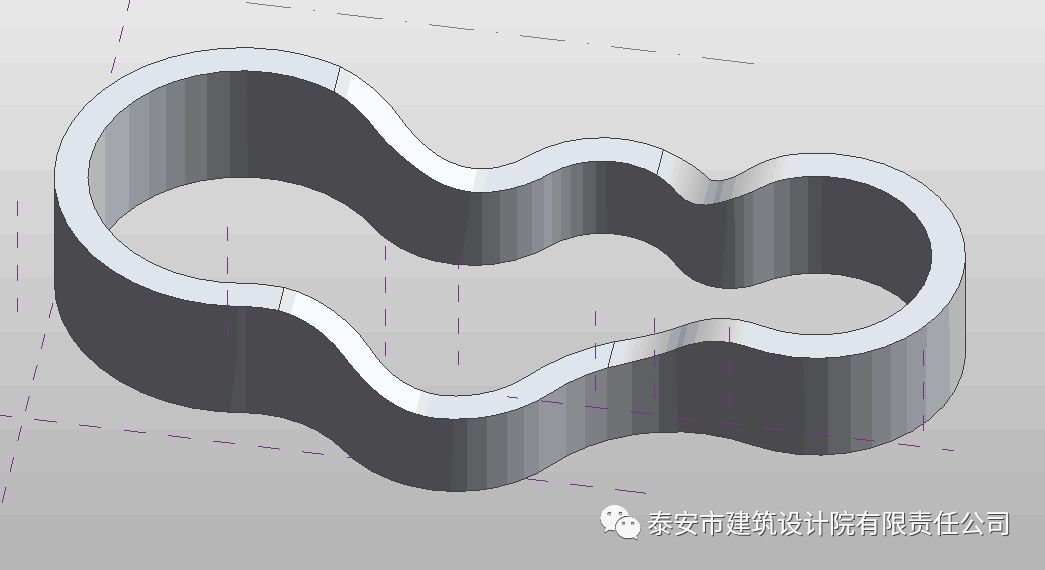

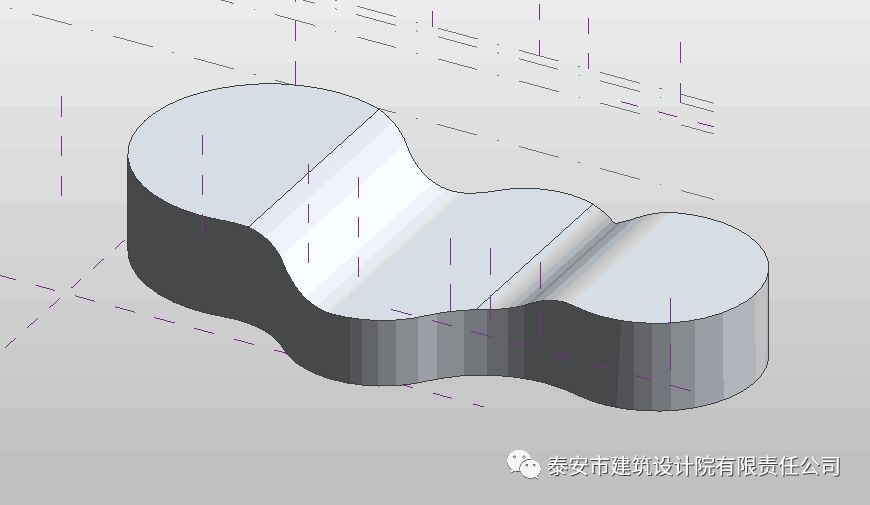

通過Revit創建方案概念體量模型，進行單體形態的研究分析，對建筑造型空間三維曲面調整，逐步進行深化設計。
2、深化概念體量模型

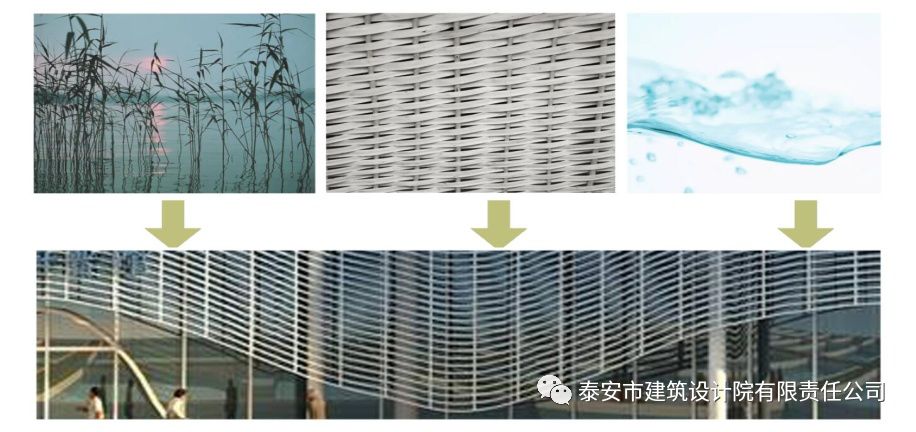

設計師對概念模型的深化，充分的考慮了建筑設計方案如何反映當?shù)氐娘L(fēng)土人情以及對周圍的環境產生積極的影響。建筑立面借鑒汶河蘆葦編織這一民間傳統技藝，地域性特征明顯。

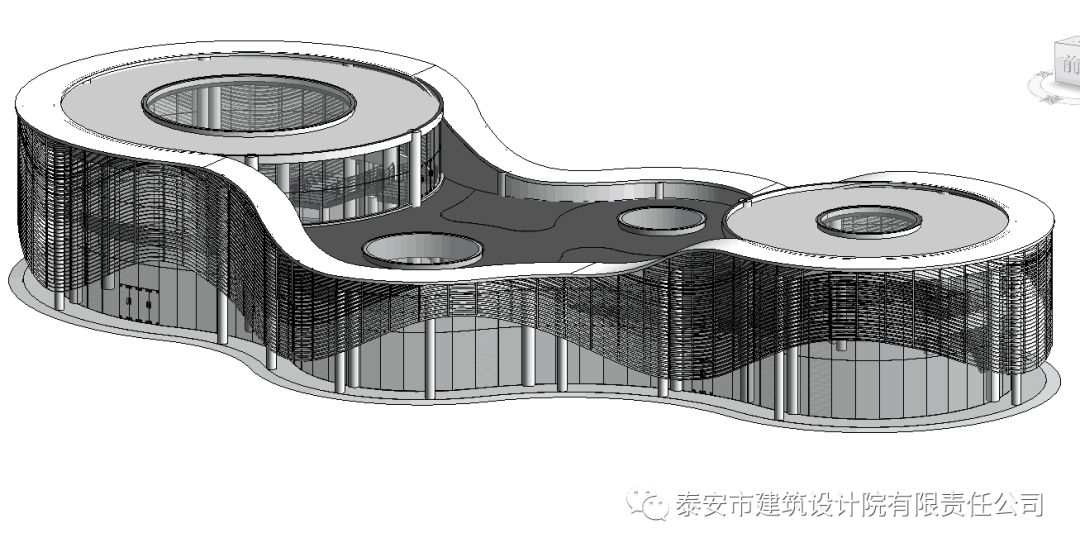

建立外表皮參照網格單元尺寸：長*寬=約582mm*250mm，使用Revit自適應構件，創建建筑外云線型裝飾框架，根據參照網格交點精確定位云線外形框架單條線段，建筑外云線型裝飾框架精細化參數控制。
3、虛擬仿真漫游
虛擬仿真漫游的主要目的是利用BIM軟件對建筑物進行虛擬建造，通過計算機模擬建筑物的三維空間關系和場景，通過動畫漫游和虛擬現實（VR）等的形式提供身臨其境的視覺和空間感受。通過三維的視角，精確的將復雜的結構展現在業主方、設計人員和施工人員面前。體現BIM模型“所見即所得”的意義，讓業主更直觀的見到建筑物的未來設計成果。
4、詳圖設計
通過模型生成二維圖紙，并進行注釋標注，符合設計單位的出圖要求，提高了施工圖的質量。
5、日光分析
將Revit模型導入Ecotect中進行日照分析，從而獲得建筑對周圍環境遮擋情況的精確數據。
6、項目難點
本項目的建筑外云線型裝飾框架是亮點也是難點，通過多方嘗試，使用Revit自身的體量功能創建確定云線定位網格，云線根據造型分組并確定相應的定位點，從而創建出可以提供給施工單位的，準確的云線型框架模型。

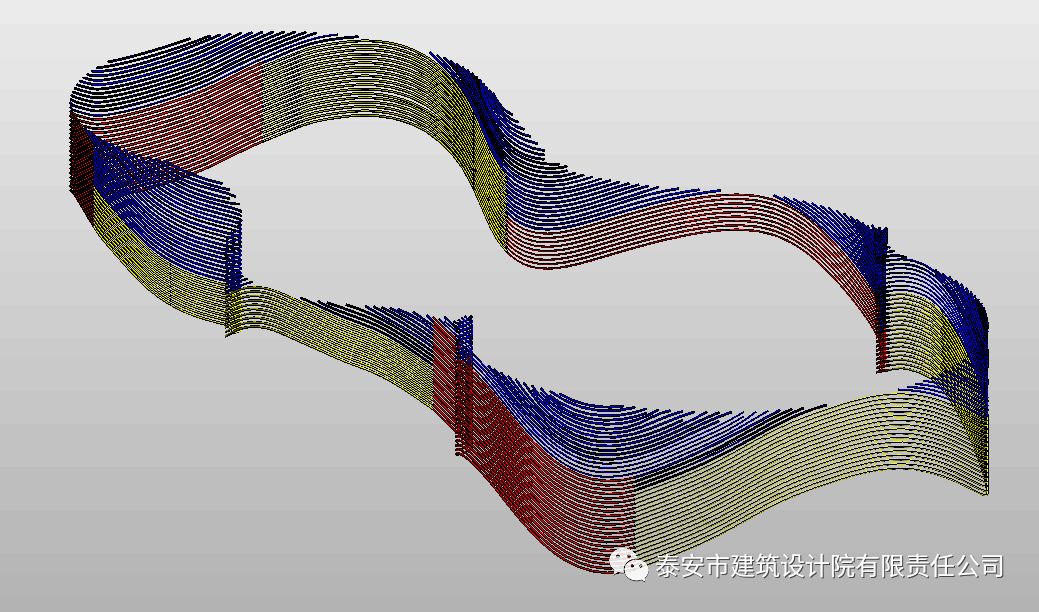

將整個外圍網格分為A、B、C……M、N、O共15個組，黃色和紅色組為線條造型均相同，只有標高不同；藍色組每一根線條都不同，造型和標高均不同。
通過優化，使云線型裝飾框架在保證能夠達到效果圖效果的前提下標準化，大大減少造型種類，達到降低工程造價的目的。每條云線均有編號，方便施工方進行安裝。
三、心得體會
通過汶河新區濕地科普館項目的BIM實踐，為不同專業間的工作人員提供一個協同工作的3D空間，從而提高不同團隊之間的協作性與合作意識，以保證工作的高效性。
設計師借助BIM能夠在3D的數字化空間中進行建筑的設計與構思，能夠進一步提升其工作的效率，提高設計合理性，達到節能、節材的綠色建筑標準，同時節省工程造價，從而實現工作質量的提升。通過BIM能夠優化建筑設計，提升行業價值，并通過數據的共享實現整體利益的最大化，進一步提升企業的經濟效益。
