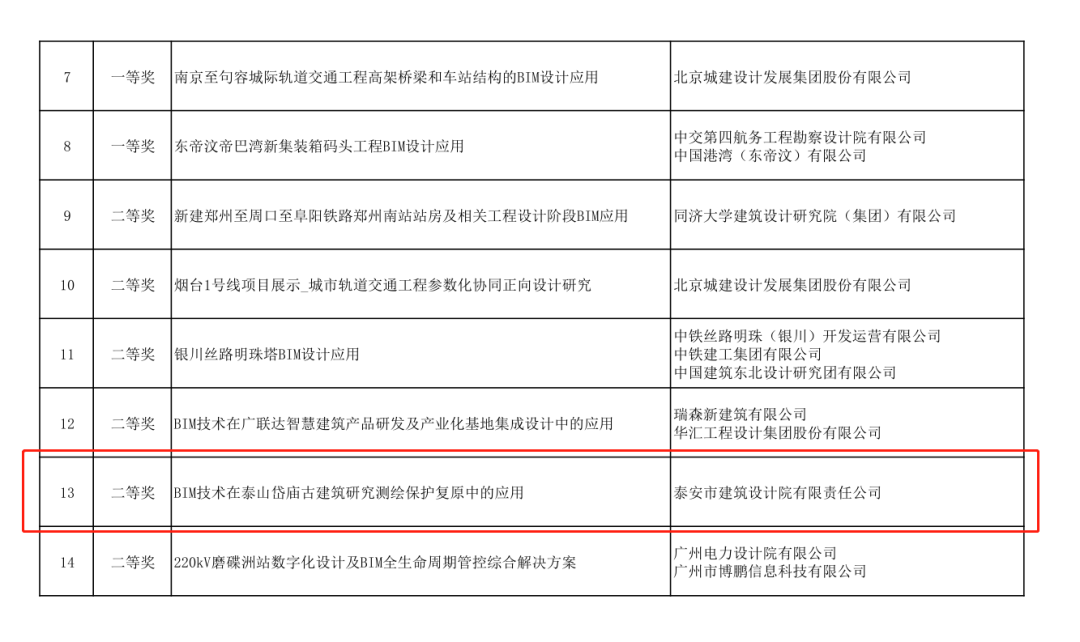

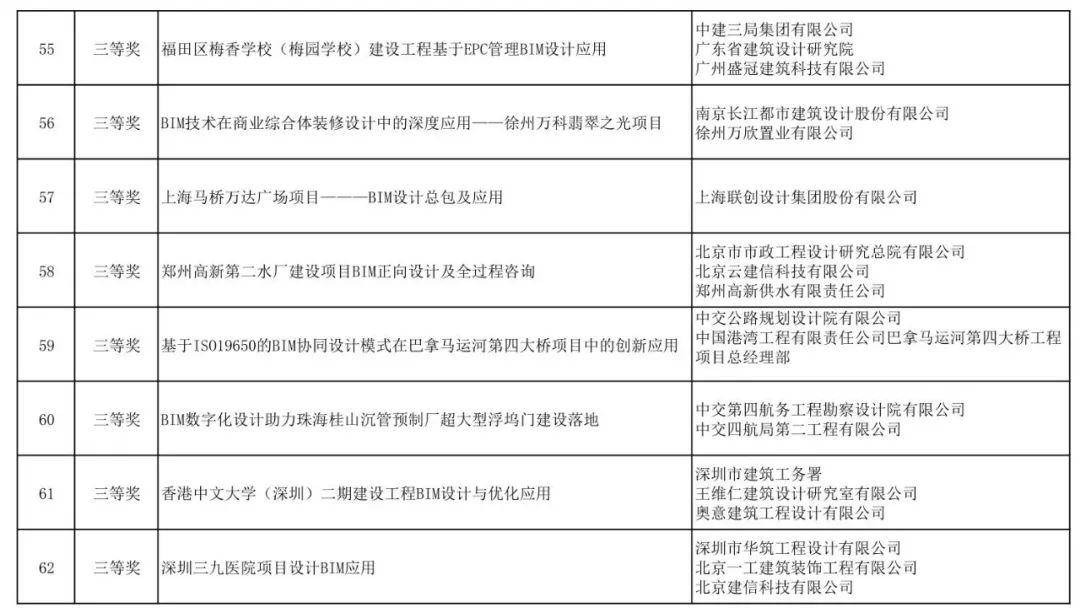

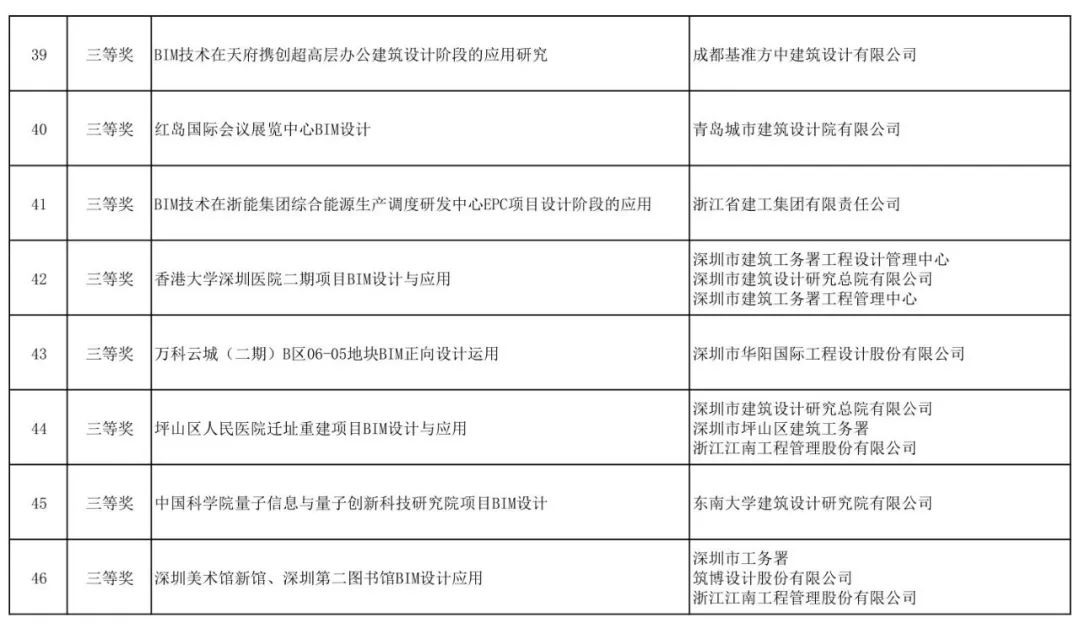

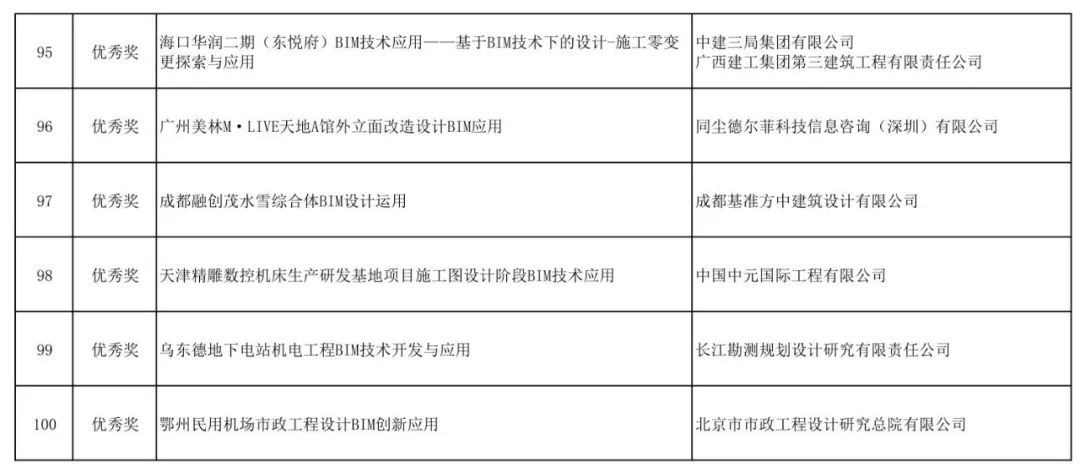

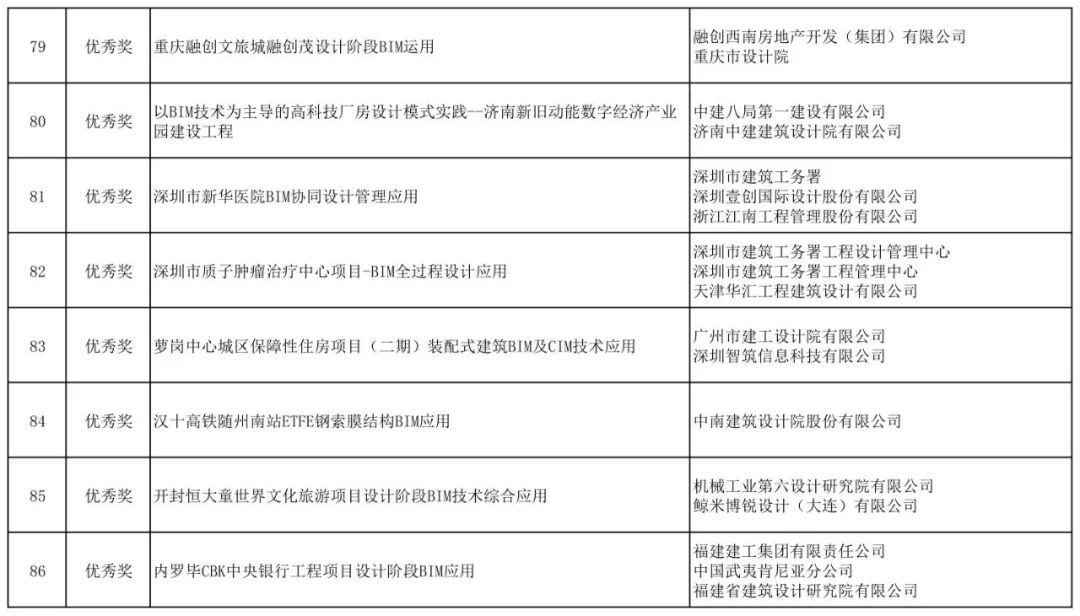

2020年9月3日，中國圖學學會官網公布了2020第九屆“龍圖杯”全國BIM（建筑信息模型）大賽的獲獎名單。我院項目榮獲設計組二等獎。

龍圖杯是目前國內獲得最高專業認可、最具含金量的BIM專業賽事。本次所獲獎項是我院建院以來，集體項目第一個國家二等獎，也是泰安市工程建設行業在龍圖杯第一個國家二等獎。

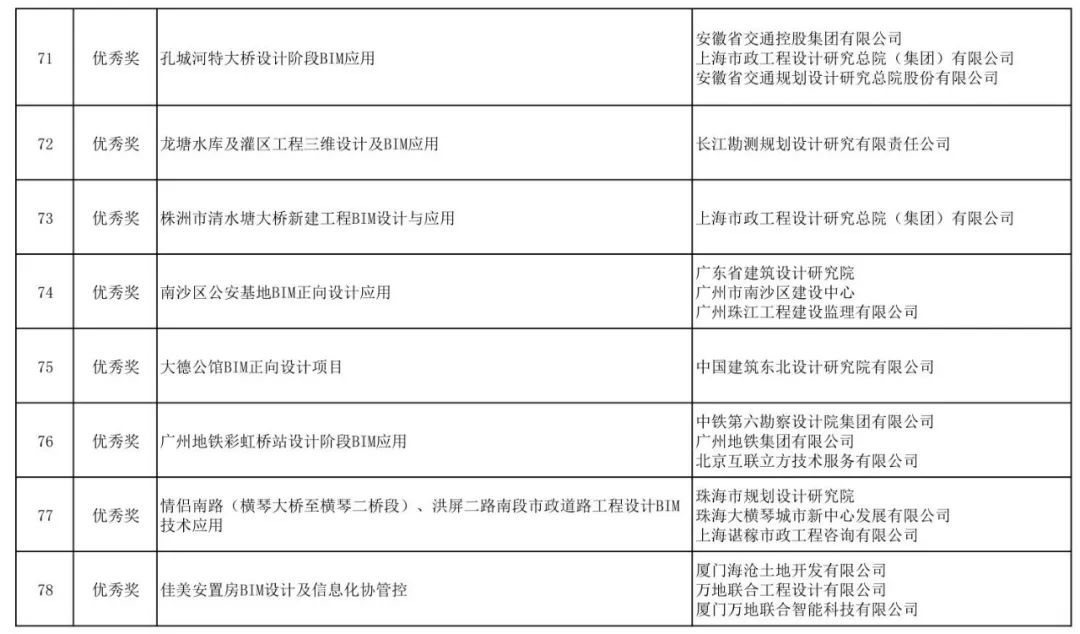

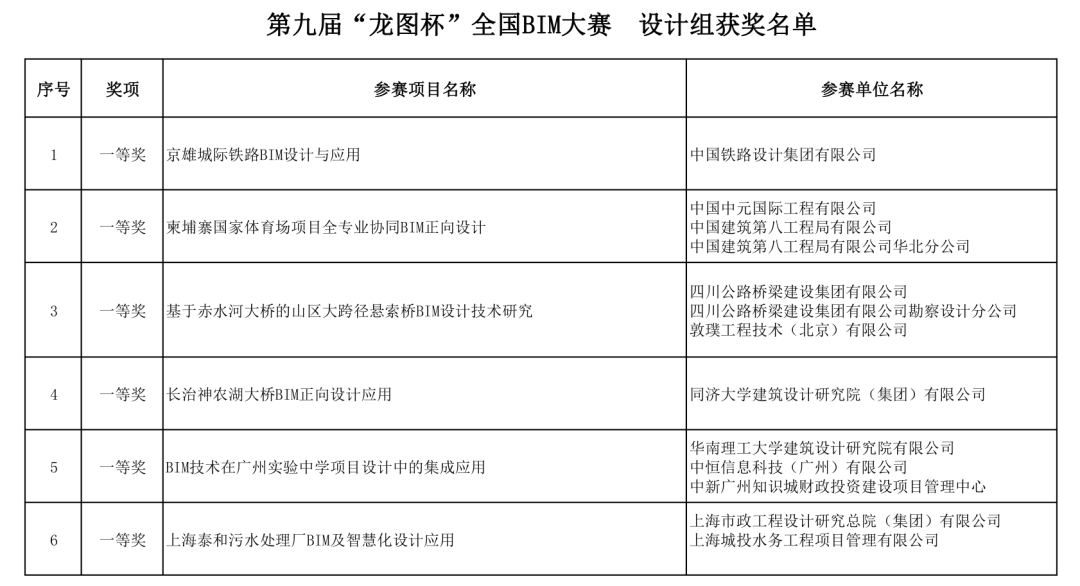

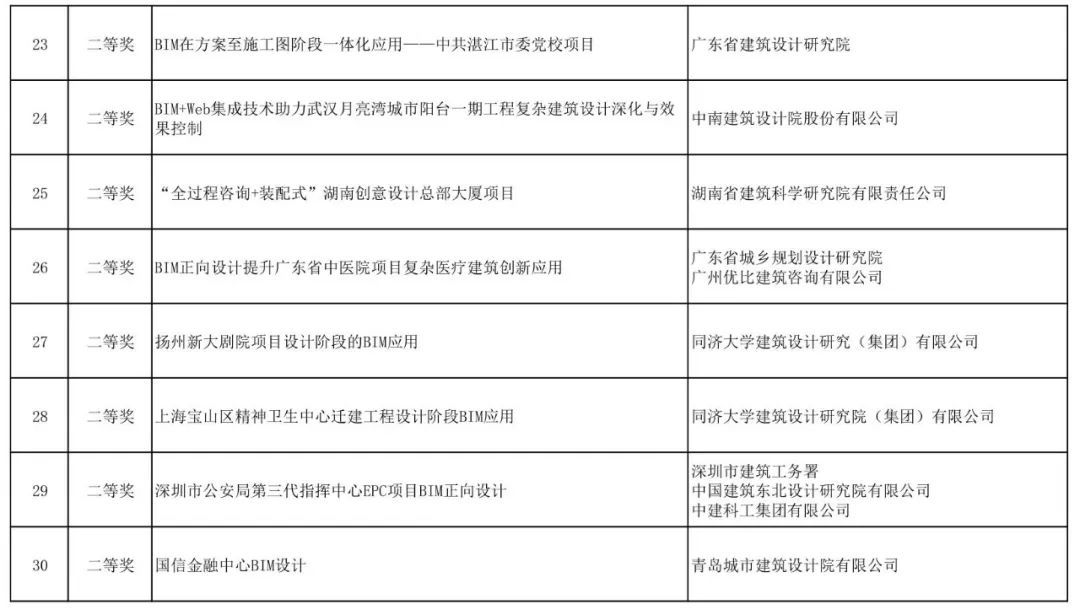

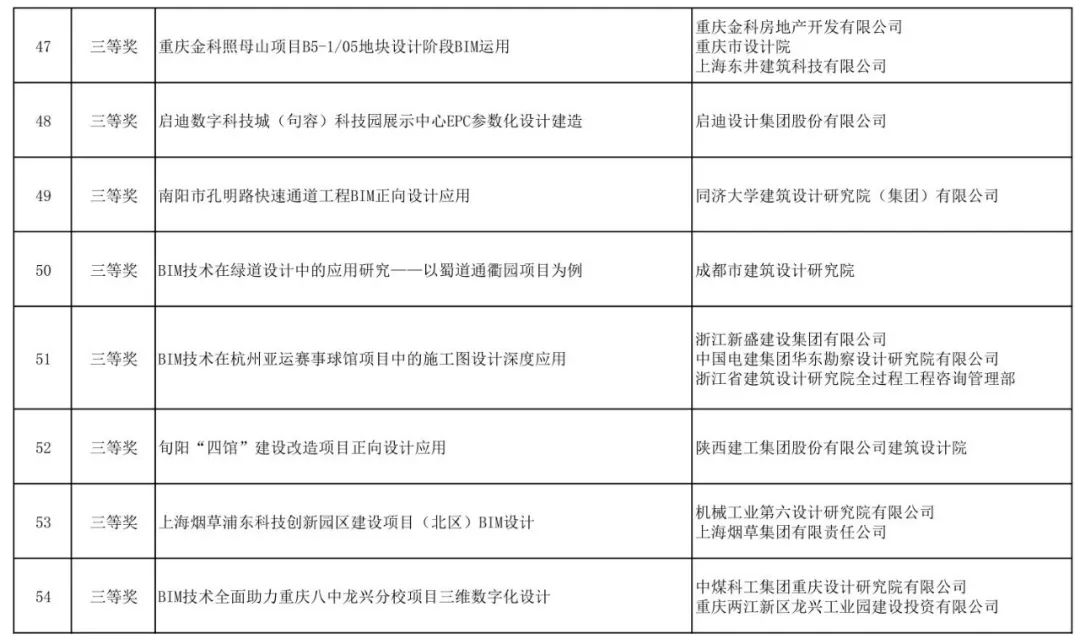

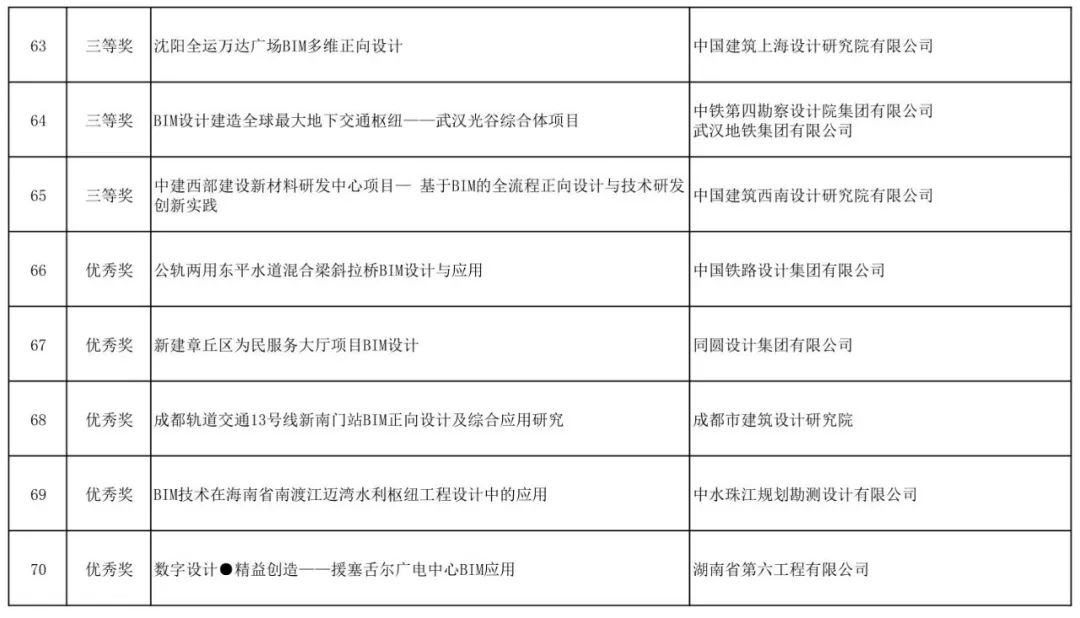

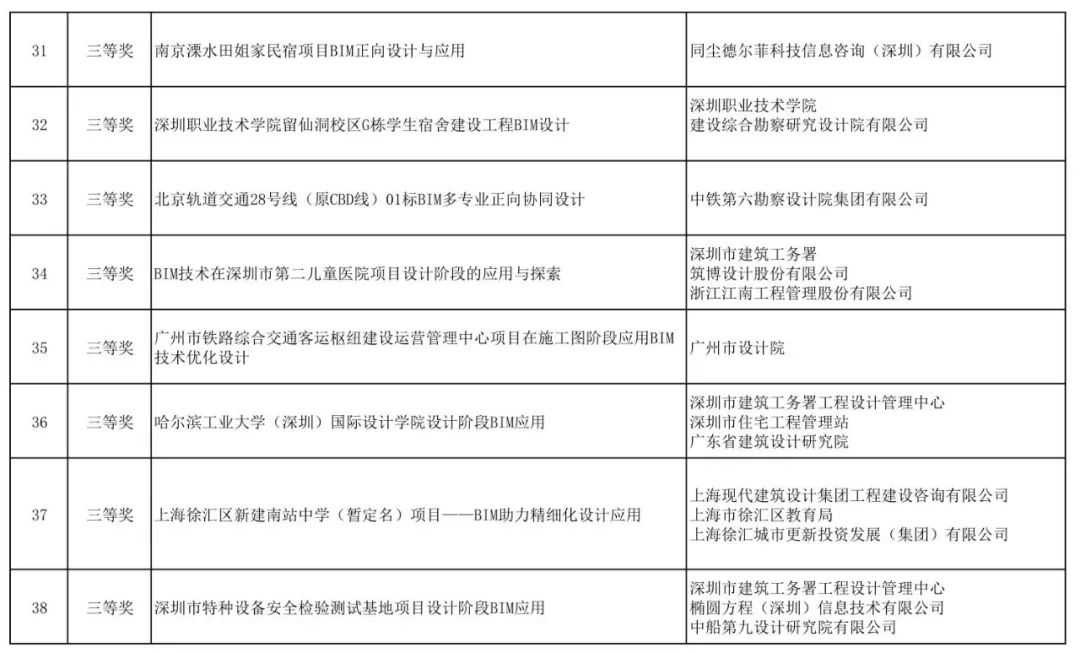

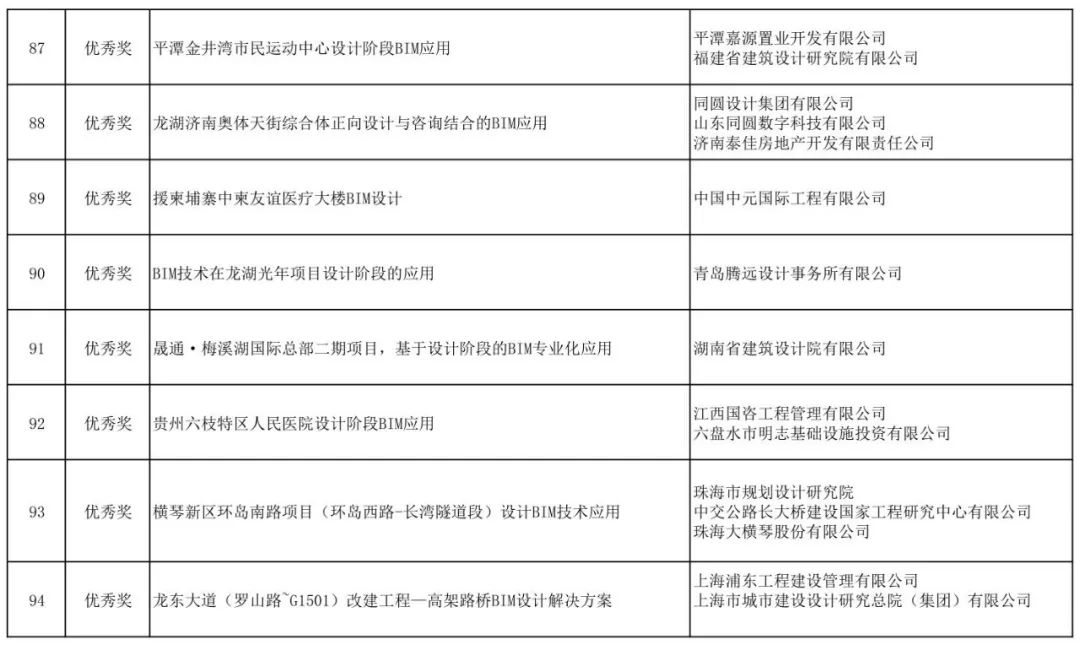

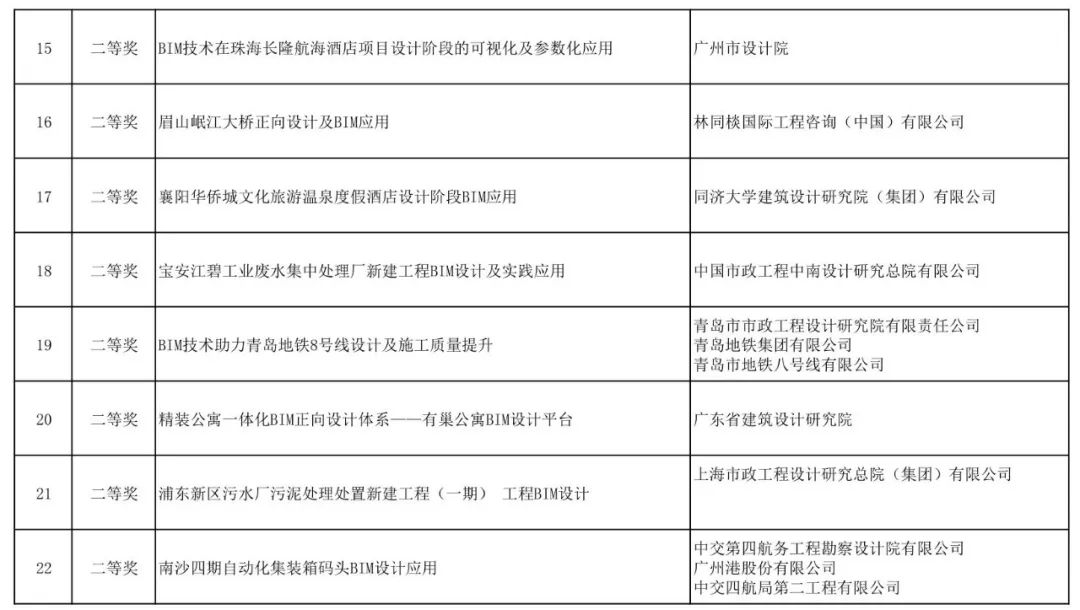

本次大賽共收到設計、施工、綜合、院校4個組別的1999項成果，其內容涵蓋BIM應用的各個階段，參賽單位來自全國各地。通過初評、復評、入圍審核、終評答辯、評審結果公示等環節，確認了本屆大賽四個組別的最終名次。其中一等獎61名，二等獎134名，三等獎199名，優秀獎294名。

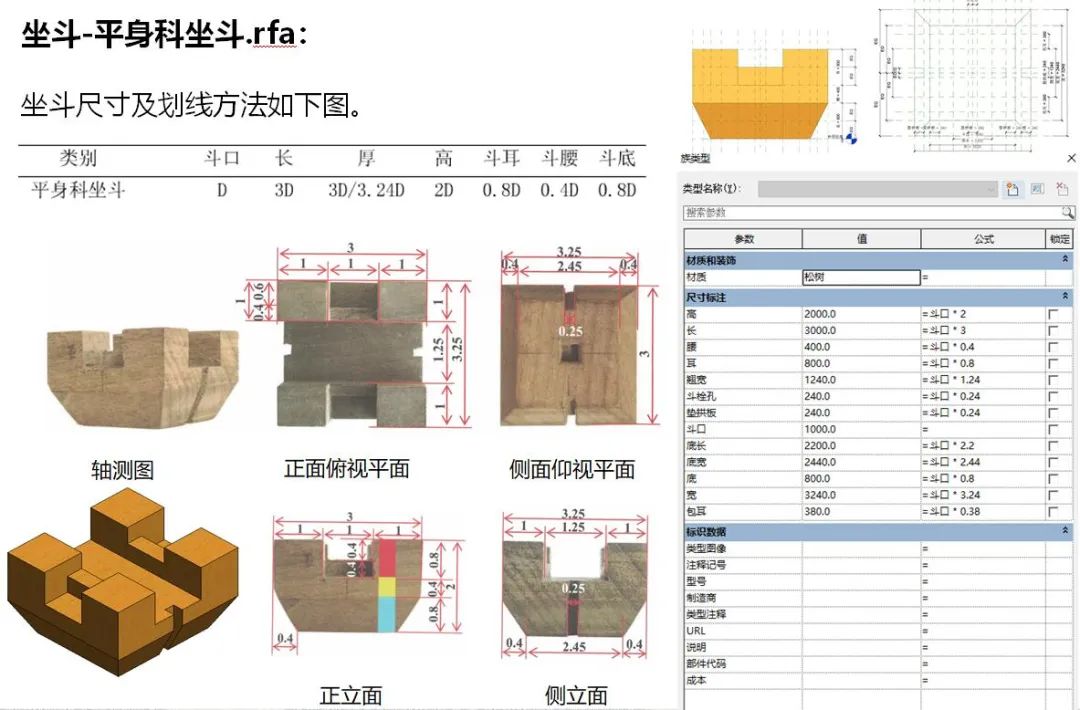

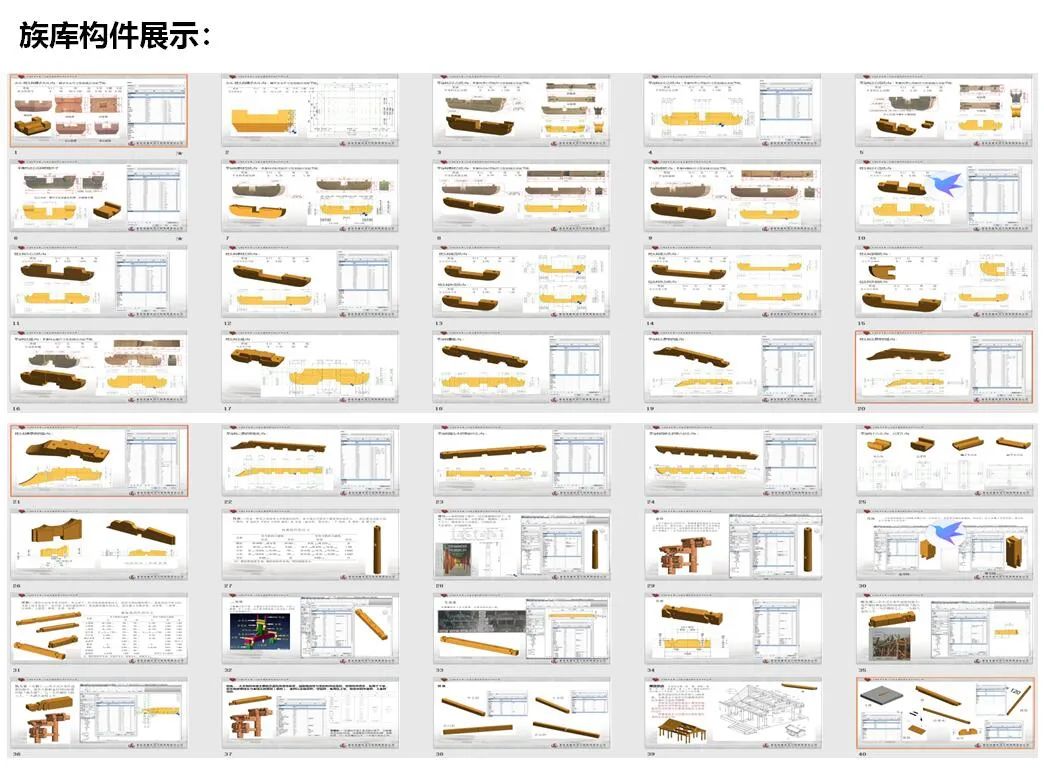

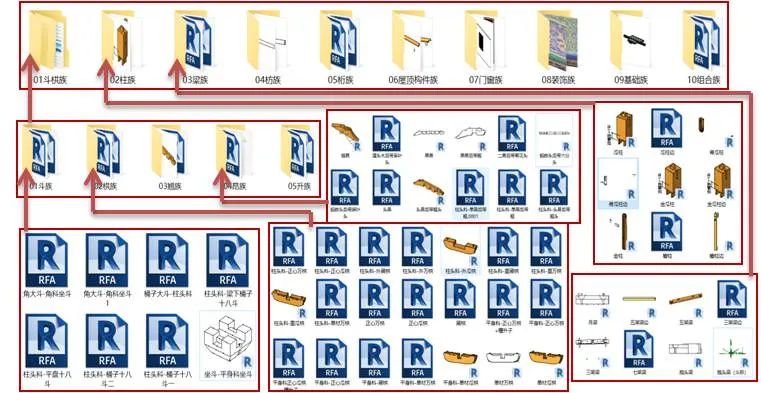

建立“族”文件使我們更為直觀的了解和認識同類型建筑構件的全貌，從而更為直觀的展示各種構件的分類形式。

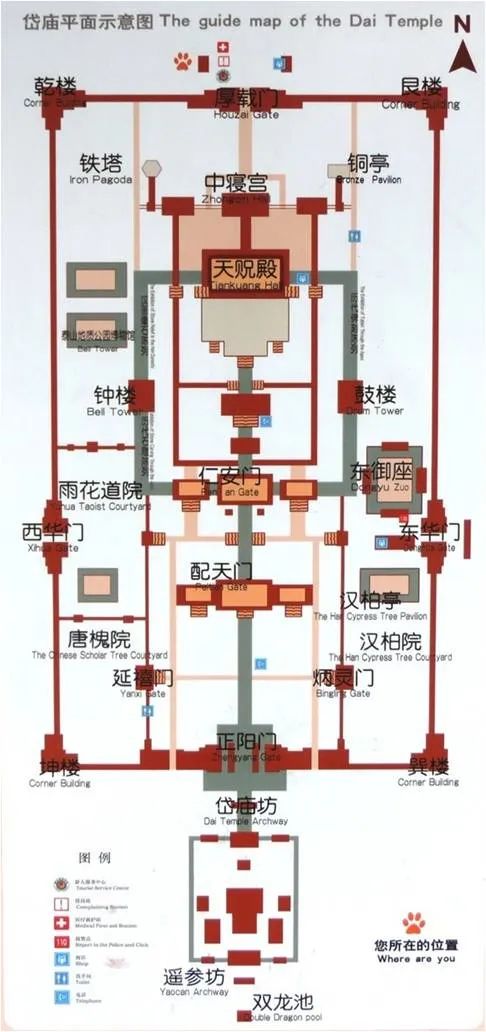

天貺殿

天貺殿為岱廟的主體建筑，位于岱廟中軸線中后部，前后有仁安門、中寢宮，左右環廊相接。始建于宋大中祥符年間，元代重修時改稱仁安殿，明重修后更名為峻極殿，民國初復稱天貺殿�，F(xiàn)存天貺殿應為清乾隆年間重修時所建。

其構筑形式是在上層檐柱上安挑尖梁、穿插枋與內圍金柱相勾連，挑尖梁尾插在里圍金柱上。里圍金柱支撐五架梁，組成進深方向的基本構架。其山面在下層稍間外圍金柱位置施挑間順梁，在挑間順梁上，自山面正心桁向內退一步廊步架處立童柱，直通上屋檐，作為山面上層的檐柱。在轉角部分于下檐正心桁處設趴梁，上立童角柱承托角科斗拱。

兩山屋面采用了推山的形式，屋面相交形成一條向外側彎曲的曲線。為使正脊加長向兩側延伸，脊桁挑出于脊瓜柱之外，在下面施太平梁，梁上栽雷公柱支頂挑出的脊桁條頭。

天貺殿臺明處于高大的臺基之上，臺基呈“凸”形，殿前臺基南北縱深825厘米，東西兩端置碑亭，臺明與臺基間設踏跺5組，分別與明間、次間、稍間相對。臺基前為露臺，露臺與殿前臺基相連，中設踏跺3組。大露臺東西各設跺臺1個，上下各設踏道2條。

東御座

東御座位于岱廟漢柏院北，舊稱迎賓堂，清乾隆三十五（1770年）拓建，改為駐蹕亭，成為御用之所。東御座是岱廟內保存最為完整的一個清代院落，整個院落松柏掩映，清靜雅致。

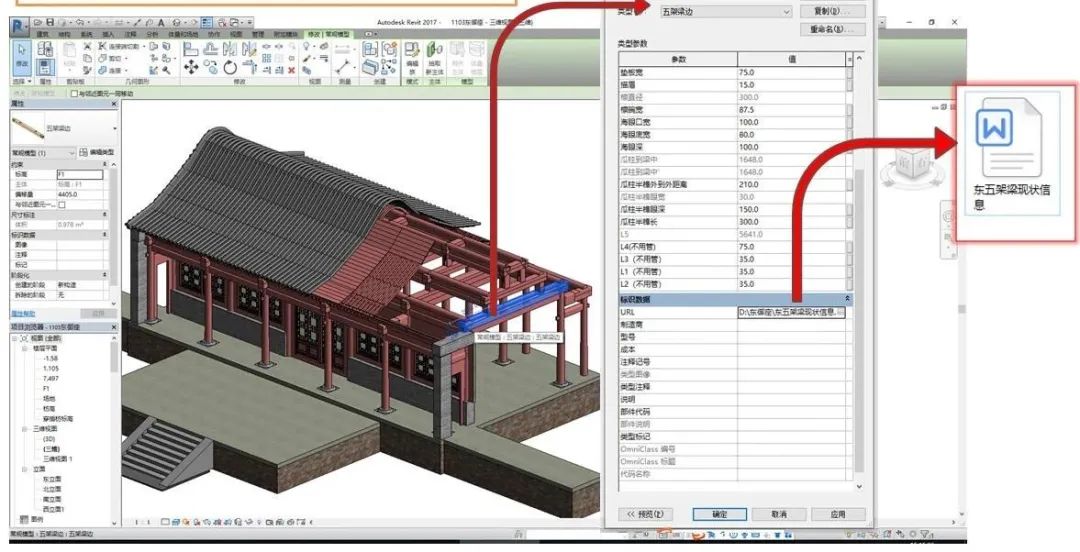

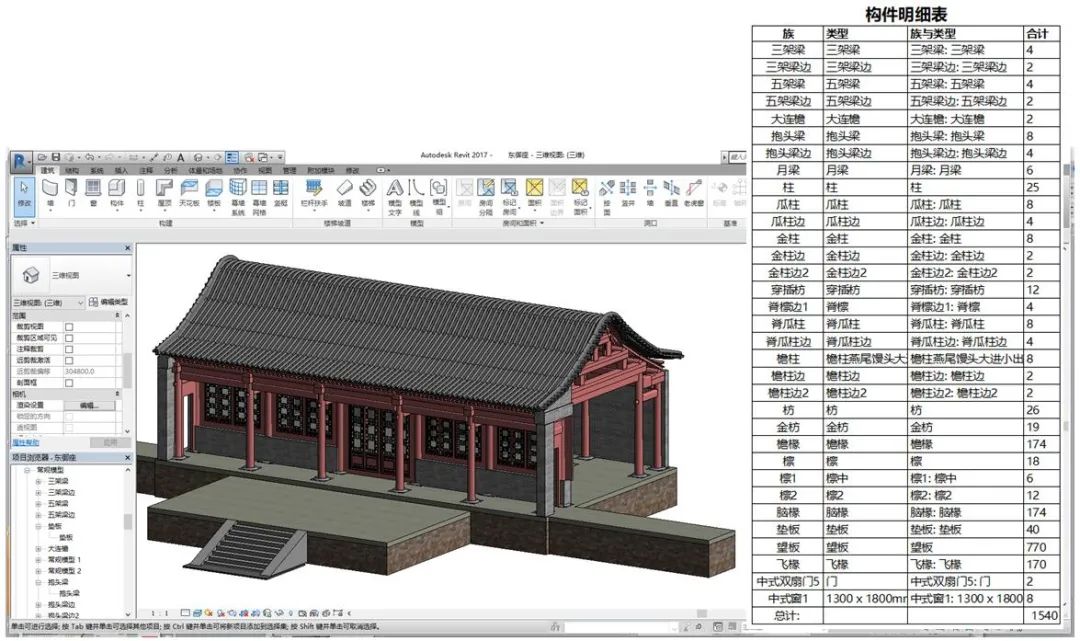

把模型每一個“構件對象”相關的任何信息都記錄下來，建立數據庫，方便查詢使用，為后續古建筑項目的修繕工作提供數據支撐。

環詠亭

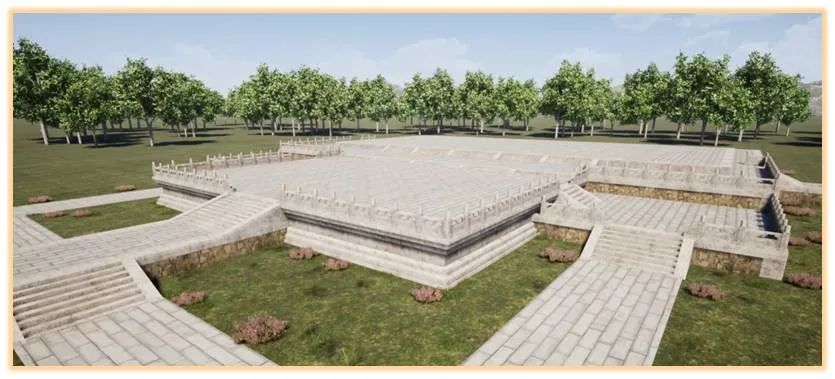

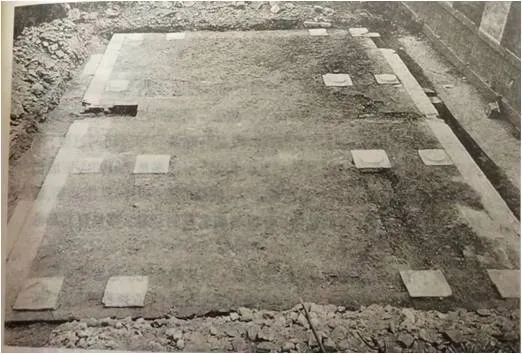

環詠亭基址于2001年10月被發現，其具體位置在今之文物庫房的西北角，古之西華門的東側，魯班殿的西南側與志書記載相吻合。從遺址的柱礎分布看，是縱橫四行排列。在南北兩面的中心部位，遺有踏道，在金柱間遺有墻體痕跡。從整個遺跡分析，是一座五架梁雙步廊的建筑。

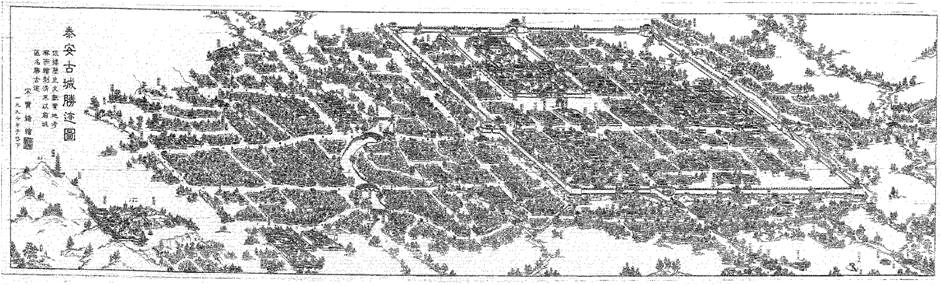

在清嘉慶十三年（1808年）刻本的《泰山志》圖考中的《岱廟圖》，環詠亭的形式繪制的較為明確：環詠亭有兩進院落，前為宮門樓，與垣墻的南墻組成第一進院。在其南墻的東西兩端，各辟一門。第二進院就是四面垣墻與三間亭屋組成，在北墻上可見鑲嵌的石刻。

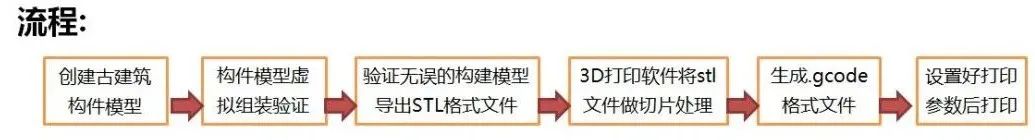

3D打印技術在古建筑復原中應用

通過3D打印古建筑的可拆卸結構模型，實現了從二維平面圖像到三維實體模型的轉換，這是古建筑研究的一個巨大飛躍。

BIM 技術的可視化的思路，使人們將傳統的平面式表達的復雜構件空間形式轉換成三維的立體實物圖形展示在人們面前，也增加了不同構件間的互動性及反饋性。通過BIM+VR，將古建筑物的數字模型，以虛擬現實的方式呈現出來，借助人機交互，實現人們足不出戶的參觀建筑遺產，提供身臨其境的視覺和空間感受,領略人類文明的輝煌成果，為后續古建筑的精確保護和科學研究提供直觀的數據支撐。

BIM技術的參數化理念和數據庫功能為古建筑的保護和研究注入了新的理念，提供了新的思路，BIM 技術的應用將開創古建筑保護和開發利用的新天地，以古建筑信息模型為觸媒，上游打通激光掃描、全景攝影等先進測量技術，實現基礎數據的完善采集，在下游對接VR、AR、3D打印、GIS等高新技術，充分激發古建筑BIM的潛力，最終形成BIM-VR-AR的完整產業鏈，這將極大的推動整個文保產業的數字化，實現古建筑保護領域的新的數字技術進步。
